تطبيق المتغيرات في محركات التيار المستمر الصغير

المكثف هو مكون حماية غير خطي للحد من الجهد مصمم لامتصاص زيادات الجهد الزائد في الدائرة وحماية المكونات الإلكترونية الدقيقة في اتجاه مجرى النهر. يتم تطبيقه على نطاق واسع في المحركات الصغيرة المصقولة، فهو يحل بشكل فعال مشاكل تشغيل المحرك الشائعة مثل ارتفاع جهد التبديل، والتداخل الكهرومغناطيسي وتآكل الفرشاة.

تقدم هذه المقالة بشكل منهجي مبدأ عمل المكثفات، وتحلل وظائفها الوقائية الأساسية محرك صغير التشغيل، ويوفر إرشادات موحدة وعملية لاختيار المكونات. وهو بمثابة مرجع فني احترافي لمهندسي الأجهزة ومطوري التصميم وموظفي المشتريات.

مبدأ تشغيل المتغيرات

يعتبر المقاوم الذي يعتمد على الجهد (المتغير) حساسًا للغاية لتغيرات الجهد. تظل مقاومتها عند مستوى الميجا أوم في ظل ظروف التشغيل العادية ذات الجهد المنخفض وتنخفض بشكل حاد إلى مستوى الملي أوم على الفور عند حدوث زيادات في الجهد الزائد، مما يشكل مسارًا منخفض المقاومة لتفريغ التيار الزائد بسرعة وتحقيق حماية تثبيت الجهد.

1.1 ثلاث مناطق تشغيل مميزة

يمكن تقسيم حالة عمل المكثف إلى ثلاث مناطق متميزة وفقًا للجهد المطبق:

1) منطقة التسرب

عندما يكون الجهد المطبق ضمن نطاق العمل الطبيعي للدائرة، فإن المكثف يقدم مقاومة عالية للغاية مع مرور تيار تسرب صغير فقط. لا يؤثر على التشغيل العادي للدائرة ويبقى في حالة حماية احتياطية طويلة الأمد.

2) منطقة التثبيت غير الخطية

عندما تظهر زيادات عابرة أو ارتفاعات في الجهد في الدائرة، يدخل المكثف إلى منطقة العمل غير الخطية. يزداد التيار بشكل حاد بينما يتم تثبيت الجهد الطرفي بشكل ثابت ضمن نطاق ضيق آمن. هذه هي منطقة العمل الأساسية للمكثف لامتصاص الزيادات المفاجئة وقمع المسامير، وهو يتولى أعمال الحماية الرئيسية في دوائر المحركات الدقيقة.

3) منطقة التشبع

إذا استمر الجهد الزائد في الارتفاع إلى ما هو أبعد من نطاق التحمل، يدخل المكثف إلى منطقة التشبع ويتصرف كمكون خطي منخفض المقاومة، مما يؤدي إلى زيادة حادة في تيار الحلقة. سيؤدي التشغيل طويل الأمد في هذه المنطقة إلى ارتفاع درجة حرارة المكونات واحتراقها وحتى تشقق السيراميك. ولذلك، فإن تشغيل منطقة التشبع ممنوع منعا باتا في التطبيقات العملية.

1.2 آلية توصيل المواد

مكثفات أكسيد المعدن الشائع عبارة عن سيراميك شبه موصل متعدد البلورات، مصنوع بشكل أساسي من أكسيد الزنك (ZnO) مع كمية صغيرة من إضافات أكسيد المعدن المساعد مثل أكسيد البزموت وأكسيد الكوبالت.

يتم تغليف كل حبة من أكسيد الزنك بطبقة حدودية من الحبوب عالية المقاومة. تحت جهد التشغيل المقدر، تمنع حدود الحبوب توصيل التيار لضمان التشغيل الطبيعي للدائرة. عندما يتجاوز الجهد قيمة العتبة، تحدث تأثيرات انهيار زينر ونفق النفق عند حدود الحبوب، وتنخفض مقاومة المكون فجأة، ويتم تشكيل قناة تفريغ عالية السرعة لإطلاق طاقة التدفق على الفور.

الوظائف الأساسية للمتغيرات في المحركات الصغيرة

معظم المحركات الصغيرة السائدة هي محركات DC مصقولة. أثناء التشغيل، تقوم فرش الكربون ومبدلات التيار باستمرار بتبديل الاتجاه الحالي لملفات عضو الإنتاج. بما أن ملف عضو الإنتاج له خصائص حثية، فإنه سوف يقوم بتخزين الطاقة المغناطيسية عند تنشيطه. يؤدي التبديل الفوري للتيار أثناء التبديل إلى إطلاق طاقة مغناطيسية هائلة، مما يشكل طفرات عابرة عالية الجهد، وهي القوة الدافعة الكهربائية الخلفية (Back EMF).

وبدون حماية فعالة، ستتسبب الزيادات المفاجئة في معدلات التخفيض في ثلاث مشكلات رئيسية:

1) تآكل المحرك المتسارع

تنتج المسامير ذات الجهد العالي شرارات تخفيف، مما يتسبب في تآكل درجات الحرارة العالية لأجزاء المبدل وفرش الكربون، مما يؤدي إلى تفاقم التآكل الميكانيكي وتقصير عمر الخدمة الإجمالي للمحركات الصغيرة بشكل كبير.

2) التداخل الكهرومغناطيسي الشديد

تشع شرارات التبديل ضوضاء كهرومغناطيسية مستمرة، مما يتداخل مع التشغيل العادي للأجهزة الدقيقة المحيطة مثل أجهزة الاستشعار ووحدات Bluetooth ورقائق التحكم، مما يؤدي إلى فشل توافق المنتج مع EMC.

3) تلف مكونات الدائرة

سيتم نقل طفرات الجهد الزائد غير المكبوتة إلى لوحة التحكم PCB، مما يؤدي بسهولة إلى تفكيك الدوائر المتكاملة للمحرك والمكثفات والمكونات الدقيقة الأخرى، مما يزيد من معدل فشل المنتج وتكلفة ما بعد البيع.

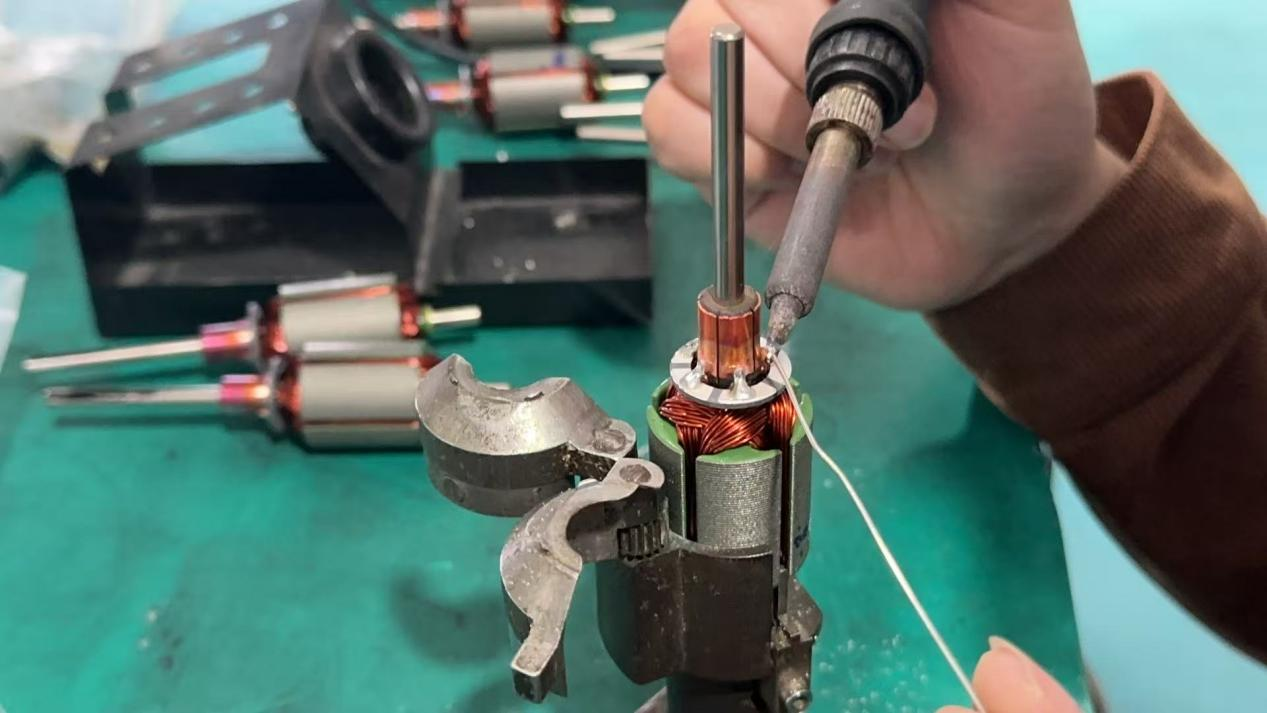

من خلال توصيل مكثف على التوازي عند أطراف المحرك الصغير، سيدخل المكون على الفور إلى منطقة التثبيت غير الخطية بمجرد حدوث ارتفاعات في جهد التبديل. إنه يوفر مسار تفريغ منخفض المقاومة لضبط الجهد الزائد ضمن نطاق آمن، مما يحقق ثلاثة تأثيرات حماية أساسية:

1. قمع شرارات التبديل بشكل فعال وتقليل تآكل المبدلات وفرش الكربون؛
2. تقليل تداخل الإشعاع الكهرومغناطيسي بشكل كبير لتلبية معايير شهادة EMI الصناعية؛
3. امتصاص الطاقة المفاجئة العابرة لحماية مكونات دقة الدائرة الخلفية.

دليل اختيار المكثف الاحترافي للمحركات الصغيرة

يركز اختيار المكثفات المخصصة للمحرك الصغير على معلمتين أساسيتين: جهد المكثف (V₁mA) وسعة التيار المفاجئ.

المعلمة الرئيسية 1: جهد المتغير (V₁mA)

يشير جهد المكثف (V₁mA)، المعروف أيضًا باسم جهد انهيار العتبة، إلى الجهد عبر المكون عندما يمر تيار مستمر بقدرة 1 مللي أمبير عبر المكثف. إنها المعلمة الأكثر أهمية التي تؤثر على دقة الحماية وعمر الخدمة.

صيغة اختيار محرك DC الصغير

V₁mA = (1.8 ~ 2.2) × جهد إمداد التيار المستمر المقدر للمحرك (Vp)

اثنين من القيود الأساسية للاختيار

1. يجب أن يكون جهد المكثف أعلى من الحد الأقصى لجهد العمل المستمر للنظام لتجنب التشغيل الكاذب والتسخين غير الطبيعي؛
2. يجب أن يكون جهد المكثف أقل من الحد الأقصى لجهد التحمل للمكونات المحمية لضمان التثبيت الفعال قبل حدوث تلف في الدائرة.

مثال تطبيقي عملي

بالنسبة لمحرك صغير بتيار مستمر بجهد 12 فولت:

الحد الأدنى لقيمة الاختيار: 12 فولت × 1.8 = 21.6 فولت

الحد الأقصى لقيمة الاختيار: 12 فولت × 2.2 = 26.4 فولت

المواصفات السائدة الموصى بها: 24 فولت / 26 فولت.

المعلمة الرئيسية 2: زيادة القدرة الحالية

تشير سعة تيار الاندفاع إلى الحد الأقصى لتيار نبض الذروة الذي يمكن أن يتحمله المكثف في ظل ظروف الاختبار القياسية (درجة الحرارة المحيطة 25 درجة مئوية، وشكل موجة الارتفاع المحدد وأوقات التأثير)، مع التحكم في تغيير جهد المكثف في حدود ±10%.

مبادئ الاختيار

1. يوفر تصنيف التيار العالي قدرة أقوى على مقاومة التداخل وأداء حماية أكثر استقرارًا؛
2. يجب أن يكون تيار التدفق الفعلي الناتج عن المحرك أقل من تيار التيار الأقصى المقدر للمكون لضمان التشغيل الموثوق به على المدى الطويل؛
3. بالنسبة للسيناريوهات التي لا يمكن فيها حساب التيار الزائد بدقة، حدد المواصفات بناءً على قوة المحرك وتردد البدء والإيقاف وظروف الحمل الفعلية.

الاستنتاج

باعتبارها مكونًا منخفض التكلفة وعالي الموثوقية وعالي الكفاءة لحماية الجهد، تلعب المكثفات دورًا لا يمكن الاستغناء عنه في أنظمة المحركات الدقيقة المصقولة. من خلال امتصاص المجالات الكهرومغناطيسية الخلفية المتولدة أثناء تبديل المحرك، فإنها تمنع بشكل فعال تآكل الشرارة، وتقلل من التداخل الكهرومغناطيسي، وتحمي مكونات الدائرة الدقيقة، وتحسن بشكل كبير الاستقرار العام وعمر الخدمة لمعدات المحركات الصغيرة.

يعد الاختيار المعقول للمعلمات هو المفتاح لإعطاء اللعب الكامل لأداء حماية المكثف. إذا كانت لديك متطلبات محرك التيار المستمر، فيرجى الاتصال بنا للحصول على دعم الحلول المخصصة.
