محرك DC (BLDC) بدون فرش - الهيكل والعمل

محركات DC بدون فرش (BLDC). أصبحت ذات شعبية متزايدة بسبب كفاءتها وموثوقيتها وعمر الخدمة الطويل. على عكس المحركات التقليدية المصقولة، فإنها تستخدم نظام تحكم إلكتروني لتبديل التيار بين اللفات، مما يلغي الحاجة إلى الفرش ومبدل التيار الميكانيكي. يعمل هذا التصميم على تحسين الكفاءة، ويقلل من التآكل، ويتيح تحكمًا أكثر دقة. ونتيجة لذلك، تُستخدم محركات BLDC على نطاق واسع في تطبيقات تتراوح من المعدات الصناعية إلى الأجهزة الإلكترونية الاستهلاكية.

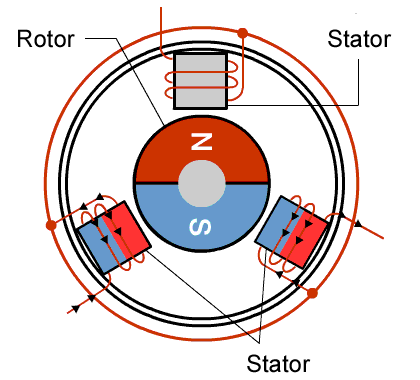

الهيكل الأساسي لمحركات BLDC

الجزء الثابت:

الجزء الثابت هو الجزء الثابت من محرك DC بدون فرش وهو مسؤول عن إنشاء المجال المغناطيسي الذي يحرك الدوار. وهو يتألف من ملفات نحاسية متعددة مثبتة حول قلب فولاذي مصفح. ترتبط هذه اللفات بجهاز التحكم الإلكتروني في السرعة (ESC)، والذي يوفر التيار لكل مرحلة في تسلسل محدد.

عندما تقوم وحدة التحكم بتبديل التيار بين اللفات، فإن المجال المغناطيسي داخل المحرك يغير موضعه باستمرار، مما يخلق ما يعرف بالمجال المغناطيسي الدوار. تتبع المغناطيسات الدائمة الموجودة على الدوار بشكل طبيعي هذا المجال المتحرك، مما ينتج عزم الدوران ويتسبب في دوران المحرك.

تصميم الجزء الثابت له تأثير مباشر على أداء المحرك. يمكن لعوامل مثل تكوين اللف، وتصميم الفتحة، وعدد الأعمدة أن تؤثر على الكفاءة، وخرج عزم الدوران، ودرجة حرارة التشغيل، ومستويات الضوضاء. لهذا السبب، غالبًا ما يُعتبر الجزء الثابت واحدًا من أهم المكونات في محرك BLDC.

الدوار:

يتكون الجزء الدوار لمحرك DC بدون فرش من مغناطيس دائم يخلق مجالًا مغناطيسيًا. أثناء التشغيل، يتفاعل هذا المجال المغناطيسي مع المجال المغناطيسي الدوار الناتج عن الجزء الثابت، مما ينتج عزم الدوران الذي يحرك المحرك.

على عكس الجزء الثابت، لا يتطلب الجزء المتحرك ملفات أو توصيلًا كهربائيًا مباشرًا. يلغي هذا الهيكل الأبسط الحاجة إلى الفرش والمبدلات، مما يقلل من التآكل الميكانيكي ويحسن الموثوقية.

تم تصميم الدوار بعدد محدد من الأقطاب المغناطيسية، يتراوح عادةً من 2 إلى 8 اعتمادًا على التطبيق. يلعب عدد الأقطاب دورًا مهمًا في الأداء الحركي. توفر المحركات ذات الأقطاب الأكثر عمومًا عزم دوران أعلى وتشغيلًا أكثر سلاسة عند السرعات المنخفضة، في حين أن المحركات ذات الأقطاب الأقل تكون أكثر ملاءمة للتطبيقات عالية السرعة. لذلك يعد اختيار عدد الأقطاب الصحيح جزءًا أساسيًا من تصميم المحرك، لأنه يؤثر بشكل مباشر على التوازن بين عزم الدوران والسرعة والكفاءة الإجمالية.

المغناطيس الدائم:

يقوم المغناطيس الدائم بتوليد المجال المغناطيسي الذي يتفاعل مع الجزء الثابت لإنتاج الدوران. تستخدم معظم محركات BLDC مغناطيس بورون حديد النيوديميوم (NdFeB) لأنها توفر مجالًا مغناطيسيًا قويًا بينما تظل مدمجة وخفيفة الوزن. في التطبيقات التي تنطوي على درجات حرارة عالية أو بيئات تشغيل قاسية، يمكن استخدام مغناطيسات كوبالت السماريوم (SmCo) نظرًا لاستقرارها الحراري الفائق ومقاومتها للتآكل. يتم تثبيت المغناطيسات بشكل آمن على الدوار لضمان التشغيل المستقر بسرعات عالية.

يلعب تصميم المغناطيس دورًا رئيسيًا في تحديد الأداء الحركي. تؤثر عوامل مثل عدد الأقطاب ووضع المغناطيس والقوة المغناطيسية على ناتج عزم الدوران وقدرة السرعة والكفاءة الإجمالية. من خلال تحسين هذه المعلمات، يمكن لمصممي المحركات تصميم محرك BLDC لتلبية المتطلبات المحددة للتطبيقات المختلفة، سواء كانت الأولوية هي عزم الدوران العالي، أو السرعة العالية، أو الحد الأقصى لكفاءة الطاقة.

أنواع محركات BLDC

محركات BLDC ذات الدوار الداخلي

في محرك DC بدون فرش ذو دوار داخلي، يقع الجزء الدوار ذو المغناطيس الدائم في مركز المحرك، ويدور داخل ملفات الجزء الثابت الثابتة. هذا هو التكوين الأكثر استخدامًا على نطاق واسع عبر التطبيقات الصناعية والتجارية. نظرًا لأن الدوار يشغل فقط قلب المقطع العرضي للمحرك، فإن قطره وكتلته صغيران نسبيًا، مما يؤدي إلى انخفاض القصور الذاتي الدوراني. يعني القصور الذاتي المنخفض أن المحرك يمكن أن يتسارع ويتباطأ بسرعة، وهو أمر ضروري في محركات المؤازرة والمفاصل الآلية وأنظمة تحديد المواقع الدقيقة حيث تكون الاستجابة الديناميكية من متطلبات التصميم الحاسمة.

يسمح الدوار المدمج أيضًا لمحركات الدوار الداخلي بتحقيق سرعات دوران عالية. إلى جانب الهيكل الأسطواني الذي يندمج بشكل طبيعي في مجموعات الماكينات القياسية، فإن تصميم الدوار الداخلي مناسب تمامًا لأدوات الطاقة والمضخات والضواغط ومراوح التبريد وتطبيقات المحركات الصناعية حيث يتطلب الأمر محركًا مدمجًا وعالي السرعة مع استجابة ديناميكية سريعة. يمكن توصيل الحرارة المتولدة في ملفات الجزء الثابت مباشرة من خلال مبيت المحرك إلى الهيكل المحيط، مما يبسط الإدارة الحرارية في التشغيل المستمر.

محركات BLDC ذات الدوار الخارجي

في محرك DC بدون فرش ذو دوار خارجي، يشكل الدوار غلافًا أو كوبًا أسطوانيًا يحيط بالجزء الثابت ويدور حوله. يتم تثبيت المغناطيس الدائم على السطح الداخلي لغلاف الجزء الدوار الخارجي، بحيث يكون متجهًا نحو الداخل باتجاه ملفات الجزء الثابت في مركز المحرك. يضع هذا الترتيب المقلوب فجوة الهواء المغناطيسية في نصف قطر أكبر، مما يزيد من ذراع عزم الدوران الفعال ويسمح باستيعاب المزيد من الأقطاب المغناطيسية حول محيط الدوار.

والنتيجة هي محرك يولد عزم دوران أعلى بكثير بسرعات دوران أقل مقارنةً بتصميم الدوار الداخلي ذي الحجم والقوة المكافئين. وبالتالي فإن المحركات ذات الدوار الخارجي هي الخيار المفضل لتطبيقات الدفع المباشر حيث يكون تروس تقليل السرعة غير مرغوب فيه - لا سيما دفع الطائرات بدون طيار والطائرات بدون طيار، ومراوح سقف الدفع المباشر والمراوح المحورية، ومحركات محور الدراجات الكهربائية، ومحركات الأقراص الدوارة أو الأقراص المسطحة في الأدوات الدقيقة. والمقايضة هي قطر خارجي أكبر وقصور دوراني أعلى، مما يحد من الاستجابة الديناميكية بالنسبة لتصميمات الدوار الداخلي. تتطلب الإدارة الحرارية أيضًا دراسة أكثر دقة، حيث أن الغلاف الخارجي الدوار يقيد تدفق الهواء حول الجزء الثابت.

كيف يدور محرك BLDC؟

يعتمد تشغيل محرك DC بدون فرش على التفاعل بين المجال المغناطيسي الناتج عن الجزء الثابت والمغناطيس الدائم المثبت على الجزء الدوار.

عندما يتم توفير التيار إلى ملف الجزء الثابت، فإنه يخلق مجالًا مغناطيسيًا يجذب ويصد مغناطيس الجزء المتحرك. تولد هذه القوة المغناطيسية عزم الدوران وتتسبب في تحرك الدوار. ومع ذلك، إذا ظل نفس الملف نشطًا بشكل مستمر، فإن الجزء المتحرك سوف يتماشى ببساطة مع المجال المغناطيسي ويتوقف عن الدوران.

للحفاظ على تشغيل المحرك، يجب أن يتغير موضع المجال المغناطيسي داخل الجزء الثابت بشكل مستمر. ويتم تحقيق ذلك من خلال عملية تعرف باسم التخفيف الإلكتروني. بدلاً من استخدام الفرش ومبدل التيار الميكانيكي مثل محرك التيار المستمر التقليدي، يعتمد محرك BLDC على وحدة تحكم إلكترونية لتبديل التيار بين ملفات الجزء الثابت المختلفة على فترات زمنية محددة بدقة.

تحدد وحدة التحكم موضع الدوار باستخدام مستشعرات تأثير Hall أو اكتشاف المجالات الكهرومغناطيسية الخلفية بدون مستشعر. بناءً على هذه المعلومات، يقوم بتنشيط تسلسل التعبئة المناسب، مما يخلق مجالًا مغناطيسيًا دوارًا يسحب الدوار للأمام باستمرار.

تتكون وحدة التحكم بشكل أساسي من ثلاثة أجزاء أساسية: أجهزة التغذية المرتدة للموضع (مثل مستشعرات Hall أو دوائر الكشف عن المجالات الكهرومغناطيسية الخلفية)، ووحدة التحكم الدقيقة أو معالج الإشارات الرقمية الذي يقوم بتشغيل خوارزميات التحكم الذكية، والمكونات الإلكترونية التي تعمل بالطاقة مثل الترانزستورات ووحدات MOSFET لتبديل المسارات الحالية. تتعاون هذه الوحدات لتحقيق التبديل الإلكتروني وإدارة تنشيط كل مرحلة حركية. تحدد وحدة التحكم أولاً موضع الدوار عبر أجهزة التغذية المرتدة للموضع. بناءً على هذه البيانات الموضعية، فإنه يقوم بتنشيط اللفات بالتسلسل الصحيح لتشكيل مجال مغناطيسي دوار يسحب الدوار باستمرار إلى الأمام، مع الحفاظ على مجال مغناطيسي دوار مستقر من أجل التشغيل السلس، وإخراج عزم الدوران الفعال والتحكم الدقيق في السرعة.

مزايا محركات BLDC

كفاءة عالية

تتميز محركات BLDC بالكفاءة العالية لأنها تقضي على احتكاك الفرشاة وفقدان المبدل. ومع المغناطيس الدائم عالي الأداء، فإنها تحول المزيد من الطاقة الكهربائية إلى مخرجات ميكانيكية مفيدة مع توليد حرارة أقل.

عمر خدمة طويل

بدون فرش أو مبدلات، هناك عدد أقل من مكونات التآكل داخل محرك BLDC. وهذا يقلل بشكل كبير من متطلبات الصيانة ويساعد على إطالة عمر التشغيل.

كثافة الطاقة العالية

يمكن لمحركات BLDC توفير عزم دوران عالي وقوة من مجموعة مدمجة. كما يعمل تصميم الدوار خفيف الوزن على تحسين الاستجابة الديناميكية وأداء التسارع.

ضوضاء كهربائية منخفضة

نظرًا لعدم وجود اتصال بين الفرشاة ومبدل التيار، تنتج محركات BLDC ضوضاء كهربائية وتداخل كهرومغناطيسي (EMI) أقل بكثير من المحركات التقليدية المصقولة.

التحكم الدقيق

عند إقرانها بوحدة تحكم إلكترونية، توفر محركات BLDC تحكمًا دقيقًا في السرعة وعزم الدوران عبر نطاق تشغيل واسع، مما يجعلها مثالية لتطبيقات الأتمتة والدقة.

التطبيقات المثالية لمحركات BLDC

تُستخدم محركات BLDC على نطاق واسع في الصناعات التي تعتبر فيها الكفاءة والموثوقية والتحكم الدقيق أمرًا ضروريًا. تشمل التطبيقات النموذجية أنظمة الأتمتة الصناعية، والروبوتات، ومعدات CNC، والأدوات الكهربائية، والأجهزة الطبية، والمركبات الكهربائية. إن قدرتها على توفير عزم دوران عالي، واستجابة سريعة، وعمر خدمة طويل يجعلها مناسبة تمامًا لبيئات التشغيل الصعبة.

توفر Hongyang Motor حلول محركات مخصصة لمجموعة واسعة من التطبيقات الصناعية والتجارية. يعمل فريقنا الهندسي بشكل وثيق مع العملاء للمساعدة في اختيار تكنولوجيا المحركات الأكثر ملاءمة بناءً على متطلبات الأداء وظروف التشغيل وأهداف التكلفة. بالإضافة إلى ذلك، نحن نعمل بنشاط على تطوير مجموعة من حلول محركات التيار المستمر بدون فرش لتلبية الطلب المتزايد على كفاءة أعلى وعمر خدمة أطول وأداء متقدم للتحكم في الحركة عبر مختلف الصناعات..
