50JX50S محرك كوكبي التروس

1. علبة التروس الكوكبية لحركة ردة الفعل المنخفضة المستقرة
يستخدم المحرك علبة تروس كوكبية متعددة المراحل مع رد فعل عكسي محدد يبلغ ≥2 درجة، مما يساعد على تقليل اللعب غير المرغوب فيه أثناء الرجوع للخلف والحركة المتكررة. وهذا يجعل المحرك مناسبًا للمحركات الكهربائية وآليات الرفع وأنظمة تحديد المواقع ومعدات الأتمتة الصناعية التي تتطلب حركة إخراج أكثر تحكمًا.

2. نطاق نسبة واسع من 3.7:1 إلى 3736:1
مع نسب التخفيض من 3.7:1 إلى 3736:1 ومن 1 إلى 5 مراحل تروس متاحة، يمكن لمنصة المحرك نفسها تغطية متطلبات مختلفة للسرعة وعزم الدوران. تتراوح سرعة الإخراج من حوالي 1621.6 دورة في الدقيقة إلى 1.6 دورة في الدقيقة، مما يدعم النقل عالي السرعة والحركة المتحكم فيها والتشغيل فائق السرعة.

3. عزم دوران يصل إلى 20 نيوتن متر للقيادة الشاقة
يوفر المحرك عزم دوران تحميل يصل إلى 20.0 نيوتن متر، أي حوالي 204 كجم ثقلي سم، مما يوفر خرجًا قويًا لأنظمة الرفع والمحركات الكهربائية والناقلات ومحركات الصمامات وآليات البوابة وغيرها من المعدات التي تتطلب عزم دوران عاليًا بسرعة منخفضة.

4. خيار الفرامل لتطبيقات التوقف والإمساك المتحكم فيها
يتوفر تكوين الفرامل للتطبيقات التي تتطلب أداء إيقاف أو تثبيت متحكم فيه. مع تروس فولاذية 40Cr، ودعم محمل كروي وغطاء من سبائك الزنك، فقد تم تصميم علبة التروس لنقل الطاقة الميكانيكية المستقرة في المعدات الصناعية. يدعم عمود الخرج قوة ضغط قصوى تصل إلى 30kgf.

5. تكامل واسع النطاق بجهد 24 فولت مع تعليقات التشفير الاختيارية
تم تصنيف المحرك بـ 24 فولت ويدعم نطاق تشغيل من 6 إلى 36 فولت، مما يسهل التكامل مع أنظمة الطاقة الصناعية المختلفة. يدعم جهاز التشفير الاختياري ثنائي القناة 5V 13PPR A/B مراقبة السرعة واكتشاف اتجاه الدوران والتغذية المرتدة المتزايدة للآلات الآلية وتطبيقات تحديد المواقع.

اتصل بنا 50JX50S محرك كوكبي التروس
  • 50JX50S محرك كوكبي التروس
  • 50JX50S محرك كوكبي التروس

المواصفات

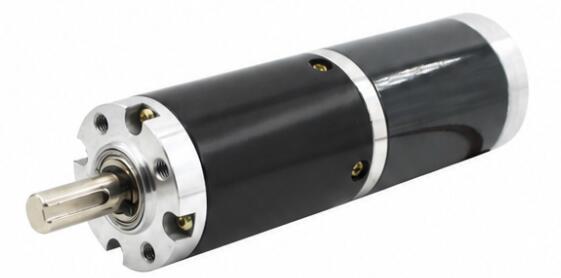

50JX50S-3 مواد الإسكان سبائك الزنك التشفير اختياري
نموذج TJX50RR 50JX50S-4

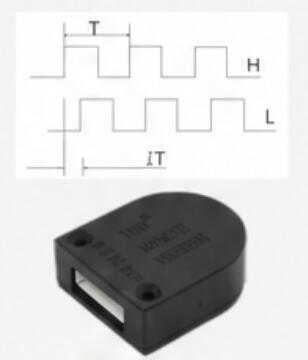

أ-ب 2 قنوات
جهاز تشفير على شكل D-5V 13PPR
تحمل محمل كروي
معامل العتاد 0.8 م
العاكس نحى
مادة العتاد 40Cr الصلب
أقصى قوة ضغط على العمود ≥30kgf
لاش خلفي ≥2 درجة
الفرامل متوفرة نعم
بناء العتاد معدات الكواكب

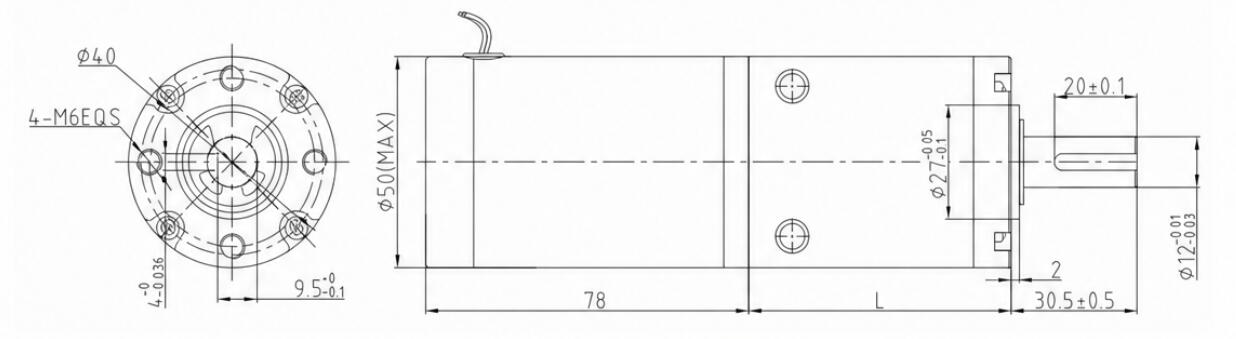

الأبعاد (مم)
50JX50S-5

البيانات الفنية

سرعة محرك التيار المستمر نسبة مراحل العتاد حجم علبة التروس رقم الموديل الجهد الكهربي لا تحميل على التحميل
نطاق التشغيل الجهد المقنن الحالي السرعة الحالي عزم الدوران السرعة
دورة في الدقيقة ضياء L مين-ماكس V V أماه دورة في الدقيقة أماه ن.م دورة في الدقيقة
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6.0-36.0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6.0-36.0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6.0-36.0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6.0-36.0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6.0-36.0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6.0-36.0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6.0-36.0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6.0-36.0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6.0-36.0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6.0-36.0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6.0-36.0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6.0-36.0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6.0-36.0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6.0-36.0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6.0-36.0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6.0-36.0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6.0-36.0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6.0-36.0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6.0-36.0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6.0-36.0 24 1050 1.6 3500 20 1.3

تحويل وحدة عزم الدوران: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
إذا كنت بحاجة إلى معلمات أخرى، يرجى الاتصال بخدمة العملاء.
