57JX5795BL محرك كوكبي بدون فرش

1. محرك تروس بدون فرش للتشغيل المستمر الممتد
يجمع المحرك بين محرك DC بدون فرش وعلبة تروس كوكبية لتوفير طاقة مستقرة لدورات التشغيل الطويلة. يتجنب تصميم التبديل بدون فرش ملامسة الفرشاة الميكانيكية، مما يجعلها مناسبة للمعدات التي تتطلب دورانًا ثابتًا وتقليل التآكل المرتبط بالفرشاة وأداء قيادة يمكن الاعتماد عليه على المدى الطويل.

2. عزم دوران عالي 20 نيوتن متر من علبة التروس الكوكبية المدمجة
مع عزم دوران الإخراج يصل إلى 20.0 نيوتن متر، يقوم المحرك بتحويل مدخلات المحرك عالي السرعة إلى قوة إخراج قوية قابلة للاستخدام. إنها مناسبة لآليات الرفع، والمحركات الكهربائية، والناقلات، ومحركات الصمامات، وأنظمة البوابات وغيرها من معدات التشغيل الآلي التي تتطلب عزم دوران عاليًا بسرعة يمكن التحكم فيها.

3. اختيار مرن للإخراج من 3.7:1 إلى 3736:1
يوفر صندوق التروس نسب تخفيض من 3.7:1 إلى 3736:1 مع مراحل تروس من 1 إلى 5. تتراوح سرعة الإخراج من حوالي 1621.6 دورة في الدقيقة إلى 1.6 دورة في الدقيقة، مما يتيح لسلسلة محركات واحدة تغطية النقل السريع والحركة الخاضعة للتحكم وتطبيقات التحميل الثقيل ذات السرعة المنخفضة للغاية.

4. ردود فعل القاعة والسائق الخارجي للتحكم في BLDC سريع الاستجابة
يستخدم المحرك أسلاك BLDC ثلاثية الطور مع توصيلات الطور MA وMB وMC وإشارات Hall ومدخل VCC 24 فولت، ويتطلب محركًا خارجيًا. يدعم هذا التكوين التبديل الإلكتروني وتنظيم السرعة والتحكم في اتجاه الدوران وتنسيق الحركة على مستوى النظام في الآلات الآلية.

5. ناقل حركة منخفض الحركة مع توفر الفرامل
رد الفعل العكسي المحدد لصندوق التروس هو ≥2 درجة، مما يساعد على تقليل الحركة غير المرغوب فيها أثناء الرجوع للخلف وتحديد المواقع بشكل متكرر. يتوفر تكوين الفرامل للتطبيقات التي تتطلب التوقف أو الإمساك المتحكم فيه. يستخدم صندوق التروس أيضًا تروسًا فولاذية 40Cr، ودعم محمل كروي، وغطاء من سبائك الزنك، مع قوة ضغط للعمود تصل إلى 30kgf.

اتصل بنا 57JX5795BL محرك كوكبي بدون فرش
  • 57JX5795BL محرك كوكبي بدون فرش
  • 57JX5795BL محرك كوكبي بدون فرش
  • 57JX5795BL محرك كوكبي بدون فرش

المواصفات

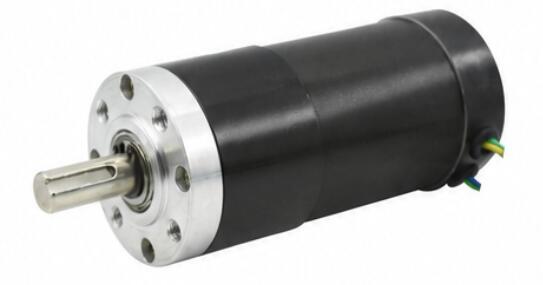

57JX5795BL-3 مواد الإسكان سبائك الزنك اتصالات سلك BLDC
نموذج TJX57R5795BL أصفر ماجستير
تحمل محمل كروي أخضر ميغابايت
معامل العتاد 0.8 م أزرق مولودية
العاكس فرش أسود أرض
مادة العتاد 40Cr الصلب أصفر ها
أقصى قوة ضغط على العمود ≥30kgf أخضر غ.ب
لاش خلفي ≥2 درجة أزرق HC
الفرامل متوفرة نعم أحمر VCC
بناء العتاد معدات الكواكب تتطلب سائق السيارات

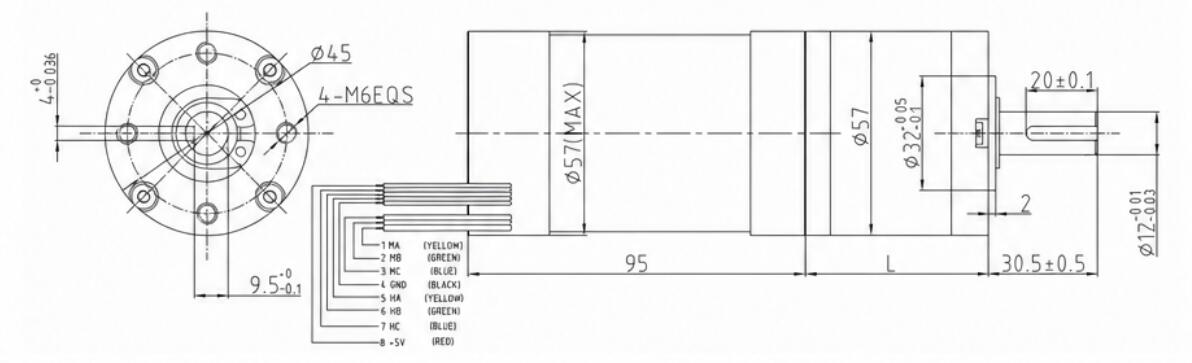

الأبعاد (مم)
57JX5795BL-4

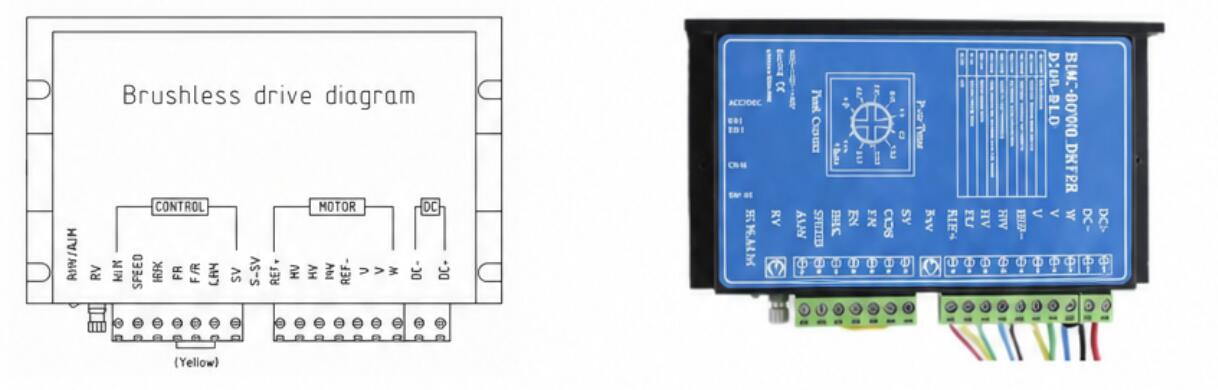

سائق موتور
57JX5795BL-5


البيانات الفنية

سرعة محرك التيار المستمر نسبة مراحل العتاد حجم علبة التروس رقم الموديل الجهد الكهربي لا تحميل على التحميل
نطاق التشغيل الجهد المقنن الحالي السرعة الحالي عزم الدوران السرعة
دورة في الدقيقة ضياء L مين-ماكس V V أماه دورة في الدقيقة أماه ن.م دورة في الدقيقة
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6.0-36.0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6.0-36.0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6.0-36.0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6.0-36.0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6.0-36.0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6.0-36.0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6.0-36.0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6.0-36.0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6.0-36.0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6.0-36.0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6.0-36.0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6.0-36.0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6.0-36.0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6.0-36.0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6.0-36.0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6.0-36.0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6.0-36.0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6.0-36.0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6.0-36.0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6.0-36.0 24 1500 1.6 6500 20 1.3

تحويل وحدة عزم الدوران: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
إذا كنت بحاجة إلى معلمات أخرى، يرجى الاتصال بخدمة العملاء.
